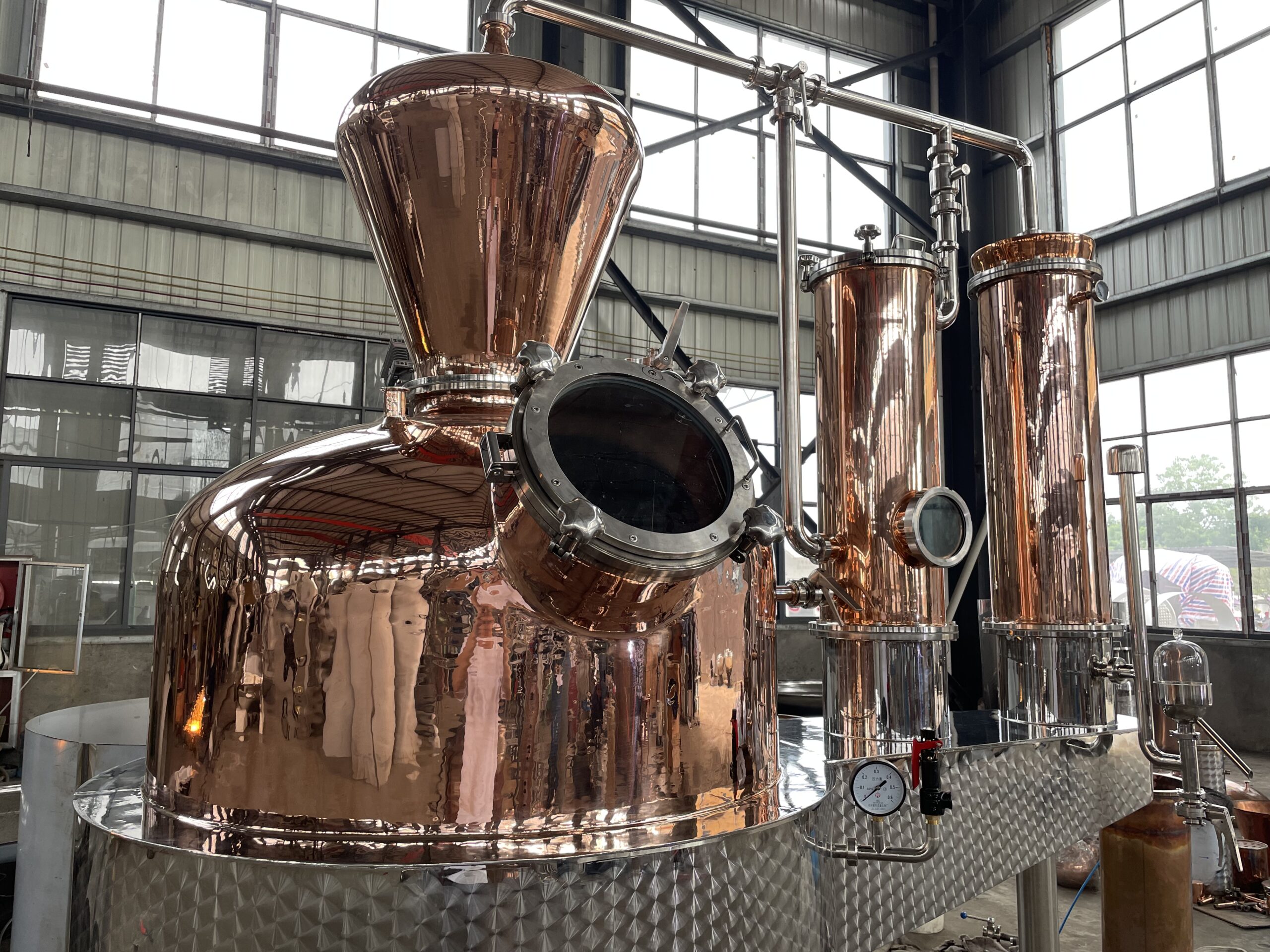

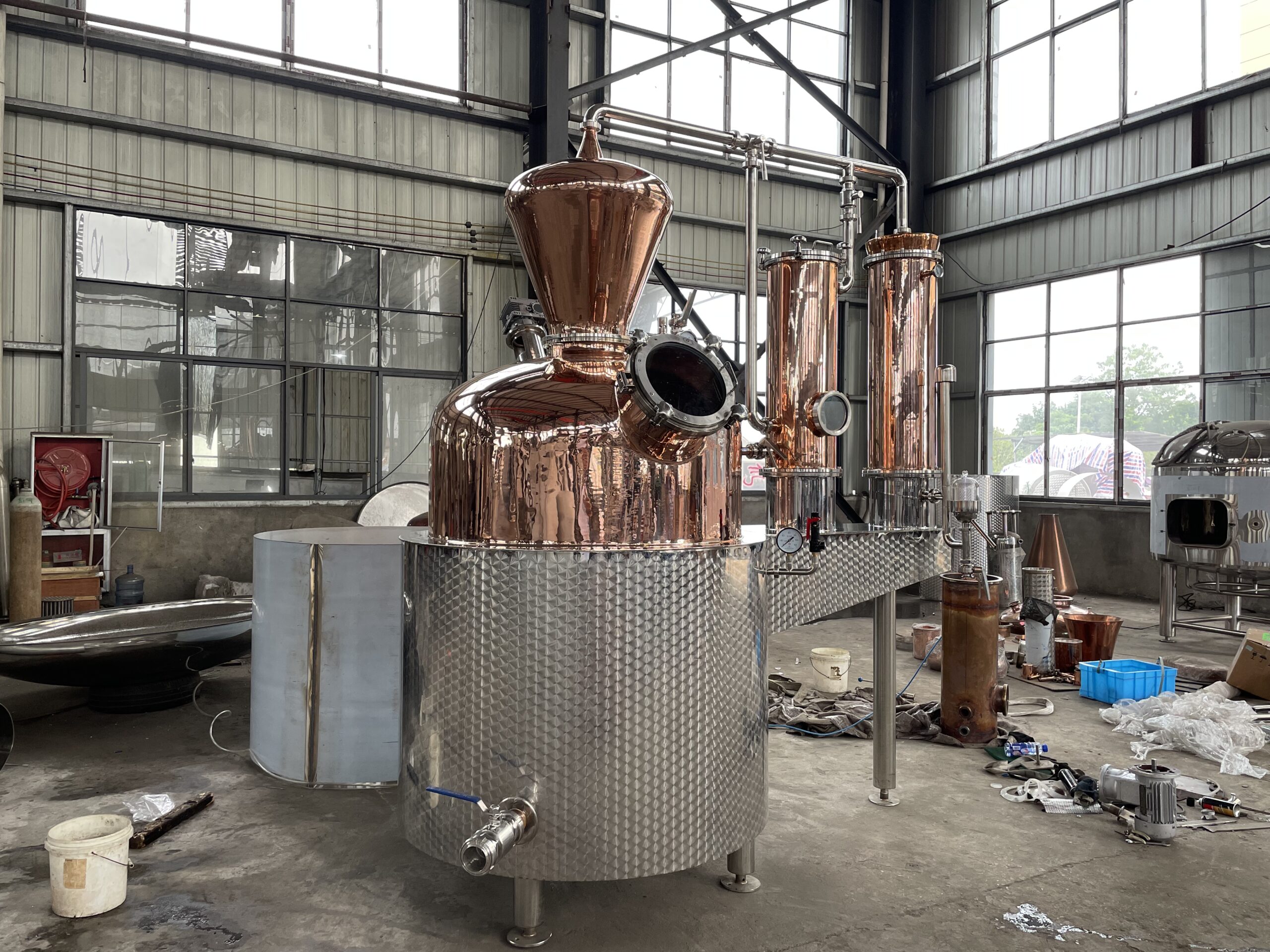

2000l destilační zařízení

2000l destilační zařízení je ideální pro závody na výrobu průmyslového lihu a neutrálního alkoholu.

2000l destilační zařízení zahrnuje destilační kolonu pro oddělování alkoholu, kotel na výrobu páry, fermentační nádrže pro alkoholové kvašení, kondenzátor pro chlazení a kondenzaci páry, chladicí systém pro regulaci teploty a sběrnou nádrž na alkohol pro skladování konečného produktu. Tato sestava je ideální pro výrobu průmyslového lihu a neutrálního alkoholu.

2000l destilační zařízení je navrženo pro velkokapacitní výrobu průmyslových lihovin a neutrálního alkoholu. Zahrnuje destilační kolonu pro oddělování alkoholových frakcí, kotel na výrobu páry a fermentační nádrže pro přeměnu surovin na alkohol. Po fermentaci prochází alkoholová pára kondenzátorem, kde se ochladí a zkondenzuje zpět do kapalné formy. Systém je také vybaven chladicím systémem pro udržování optimálních teplot a sběrnou nádrží na alkohol pro skladování konečného produktu. Toto zařízení zajišťuje efektivní a vysoce kvalitní výrobu pro komerční závody na výrobu alkoholu.

Hlavní výhody našeho 2000l destilačního zařízení

Modernizované 2000l destilační zařízení postavené na průmyslovém návrhu MICET, přizpůsobené vašemu skutečnému projektu.

Optimalizované 20hl destilační zařízení

2000l destilační aparatura, včetně vyhrazeného 2000l destilačního kotle, měděného destilačního víka a alkoholového potrubí, je navržena pro stabilní a opakovatelný provoz destilačního závodu.

Test

Začínáme definovaným destilačním návrhem MICET 2000 l, poté každý modul kontrolujeme, testujeme, montujeme a uvádíme do provozu pro náš nově vyrobený 2000l destilační systém.

Možnosti vylepšení

Zachovejte základní součásti svého stávajícího 2000l destilačního zařízení a zároveň modernizujte vybrané ventily, čerpadla nebo ovládací prvky na nové komponenty, které splňují vaše standardy a rozpočet.

Destilační systém 2000 l – fermentační nádrž, destilační kotel a nádrž na studenou vodu

Destilační zařízení o objemu 2000 l zahrnuje destilační kolonu, kotel, fermentační nádrž, kondenzátor, chladicí systém, nádrž na studenou vodu a sběrnou nádrž na alkohol, takže je ideální pro velkovýrobu průmyslových lihovin a neutrálního alkoholu.

Fermentační nádrž

Pracovní objem: 2 500 l, celkový objem: 2 000 l;
Materiál vnitřního pláště (SUS304), tloušťka: 3,0 mm;
Meziprostor (SUS304), tloušťka = 3,0 mm;
Materiál vnějšího pláště (SUS304), tloušťka: 2,0 mm
Tloušťka klenutého víka: 3,0 mm;
Izolační vrstva: polyuretan – tloušťka: 100 mm
60stupňový vypouštěcí kužel, důlkovaný chladicí plášť upevněný ke
kuželu a stěně válce se samostatným vstupem a výstupem glykolu;
Chladicí médium: glykolová voda nebo směs alkoholu a vody;
Zkouška těsnosti pláště tlakem vody a stlačeným plynem;
Konstrukční tlak 0,4 MPa; pracovní tlak 0,2 MPa;
Metoda řízení teploty: PT100;
360° stříkací koule CIP pro čištění;
Horní tlakový průlez 450 mm;
Plně sanitární vzorkovací ventil;
100% plně provařené spoje svařené metodou TIG
Vnitřní povrch: zrcadlové leštění na 0,4 μm bez hran;
4 ks robustních nohou z SUS304 se stavitelnými patkami

Still pot

Celkový objem: 2600 litrů
Pracovní objem: 2000 litrů
Vnitřní kotel: červená měď TP2; tloušťka 5 mm
Klenuté dno/víko: červená měď TP2; tloušťka 5 mm
Vnější plášť: vlnitý plech SUS304, tloušťka 2 mm
Parní plášť a 80mm izolace
Parní plášť: SUS304, tloušťka 5 mm
Způsob ohřevu: parní ohřev, přívod páry ≥ 200 kg/h
Míchací motor: 2,2 kW (standard ATEX pro prostředí s nebezpečím výbuchu)
Příslušenství: skleněný průlez φ400, TP100, pojistný ventil,
teploměr, průhledítko se světlem, čisticí koule CIP, odvaděč kondenzátu atd.

Nádrž na studenou vodu

Efektivní objem: 6 000 l; hrubý objem: 6 000 l;
Materiál vnitřního pláště (SUS304), tloušťka: 3,0 mm
Materiál vnějšího pláště (SUS304), tloušťka: 2,0 mm
Izolační vrstva: polyuretan: tloušťka: 100 mm
Horní průlez: průměr 500 mm (kulatý průlez)
Ve výrobě zhotovené svařované potrubí k in-line parnímu ohřívači
výměník, recirkulační port
Externí trubice pro sledování hladiny kapaliny
Způsob regulace teploty: PT100
CIP a recirkulační hrdlo a potrubí
Automatické doplňování vody a nastavení objemu
4 kusy robustních noh z SUS304 s vyrovnávacími patkami.

Měděná přilba

Materiál: TP2 červená měď, tloušťka 3 mm
S DN80 skleněným oknem, SS304 CIP čisticí koule
Rozměr: φ900*3mm

Sloupec

Sloup: červená měď TP2, tloušťka: 3 mm
Rozměr: DN400*1540mm
4 probublávací patra s 5 průhledítky
Připojený refluxní přístroj, teploměr
Každá vrstva je vybavena pákami pro nastavení hladiny kapaliny, CIP
čisticí koule, zpětné ventily

Dephlegmátor

Materiál: SUS304, tloušťka: 3 mm
Rozměr: DN400*500mm
S 1,5’’ vstupem/výstupem chladicí vody Tri-clamp, teploměrem

Kondenzátor

Materiál: SUS304, tloušťka: 3 mm
Rozměr: DN350*1200 mm
S 1,5’’ vstupem/výstupem chladicí vody Tri-clamp, teploměrem

Ústa na víno

Materiál: SUS304 s průhledítkem

CIP čerpadlo

Materiál: Nerezová ocel SUS304
Zařízení pro CIP čištění
Dodává se s čerpadlem 2,2 kW (v nevýbušném provedení podle standardu ATEX)
Dodáno se všemi potřebnými ventily a spojkami pro všechny části kotle a každou.
Čistí vnitřní kotel destilačního zařízení, whisky helmu, kolony, ginový
koš, deflegmátor, kondenzátor

Ovládací skříň

Kryt z nerezové oceli 304
Ovládání spínače míchacího motoru, spínače osvětlení průhledítka, zobrazení teploty
displej, spínač CIP čerpadla.

míchací nádrž

Efektivní objem: 1000 l;
Nerezová ocel 304 SUS;
Jednoplášťová nádrž, tloušťka 3,0 mm;
Kuželové dno (SUS304), kužel 160°;
Míchací motor 1,5 kW, v nevýbušném provedení podle standardu ATEX;
Průměr horního průlezu 450 mm;
S průlezem, hladinoměrem, vzorkovacím ventilem, odvzdušňovačem atd.
4 ks kompletně z SUS304, robustní nohy s vyrovnávacími patkami

Skladovací nádrž

Efektivní objem: 2000 l
Jednoplášťové provedení (SUS304), tloušťka 3,0 mm;
Kuželové dno (SUS304), kužel 160°;
Přísná zkouška těsnosti pláště vodou a stlačeným plynem;
CIP ostřikovací koule s pokrytím 360° pro čištění;
Teplotní senzor PT100 pro vysoce přesnou regulaci teploty;
Konstrukční tlak vnitřní nádrže 4 bary, pracovní tlak 2 bary;
Průměr horního průlezu 450 mm;
Plně sanitární vzorkovací ventil;
Ukazatel hladiny kapaliny na boku
4 ks kompletně z SUS304, robustní nohy s vyrovnávacími patkami

Koš na gin a nádrž na sběr alkoholu

Tento 2000l destilační systém lze rozšířit o ginový koš a nádrž na sběr alkoholu, což palírně umožní vyrábět širší škálu destilátů.

Koš na gin

Materiál: SUS304, tloušťka 3 mm
Rozměr: DN400*975mm
S košem ze SUS304, průhledítko DN150
Připojené refluxní zařízení

Nádrž na sběr alkoholu

Materiál: SUS304 rybí vlnová deska
Objem: 300 l, tloušťka: Tloušťka: 3 mm

Podrobnosti o 2000l vybavení palírny

Jak vyrábíme 2000l destilační zařízení

K přípravě tohoto nově vyrobené 2000l destilační zařízení pro váš nový projekt, implementujeme strukturovaný výroba a proces kontroly kvality.

Krok 1

Inspekce a plánování

Provede se systematická kontrola destilačního zařízení, topného systému, destilační hlavy/sloupce, kondenzátoru, potrubí, ventilů a kontrolních komponentů.

Krok 2

Údržba a pasivace

Údržba a pasivace zahrnují důkladné čištění destilačního zařízení a vytvoření ochranné vrstvy prostřednictvím kyselinové úpravy, aby se zajistila bezpečnost, hygiena a odolnost proti korozi.

Krok 3

Obnova komponentů

Výměna opotřebovaných nebo starých komponent na destilačním zařízení za účelem zajištění bezpečného a spolehlivého provozu.

Krok 4

Testování

Zařízení je testováno, aby se zajistilo správné fungování, bez úniků a bezpečnou výrobu.

Krok 5

Dokumentace a balení

Po úspěšném testování je destilační zařízení zabaleno do ochranného obalu, aby se zajistila bezpečnost a zabránilo se poškození během přepravy.

Vyžádejte si nabídku na 2000l vybavení palírny

Podělte se prosím o svůj výrobní plán, uspořádání provozu a časový harmonogram. Na základě těchto informací připravíme podrobnou cenovou nabídku na destilační systém o objemu 2000 l, včetně konfigurace zařízení, rozsahu dodávky, ceny, dodací lhůty a způsobu dopravy, abyste mohli učinit jisté B2B nákupní rozhodnutí ohledně destilačního zařízení o objemu 2000 l.

Kompletní destilační systém o objemu 2000 l obvykle zahrnuje destilační kotel, topný systém, destilační hlavu nebo kolonu, kondenzátor, nádrže na sběr alkoholu, základní řídicí a chladicí systémy a také potřebné potrubí a ventily. V případě potřeby můžeme také poskytnout technickou podporu při návrhu uspořádání, instalaci a uvedení do provozu.
